Kantenerkennung

Kanten stellen abrupte Änderungen der Pixelintensität dar, die in der Regel Objektgrenzen entsprechen. Die Erkennung von Kanten unterstützt die Formerkennung und Segmentierung.

Sobel-Kantenerkennung

Der Sobel-Operator berechnet Gradienten (Intensitätsänderungen) in X- und Y-Richtung und ermöglicht so die Erkennung von horizontalen und vertikalen Kanten.

# Convert to grayscale
image = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)

# Apply Sobel filter
sobel_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=5)  # Detects vertical edges
sobel_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=5)  # Detects horizontal edges
sobel_combined = cv2.magnitude(sobel_x, sobel_y)  # Combines both directions

Hinweis

Wichtige Parameter:

src: Eingabebild (muss in Graustufen vorliegen);
ddepth: Tiefe des Ausgabebildes (z. B. cv2.CV_64F);
dx: Ableitungsordnung in X-Richtung (auf 1 setzen für horizontale Kanten);
dy: Ableitungsordnung in Y-Richtung (auf 1 setzen für vertikale Kanten);
ksize: Kernelgröße (muss ungerade sein, z. B. 3, 5, 7).

Canny-Kantenerkennung

Der Canny-Kantendetektor ist ein mehrstufiger Algorithmus, der präzisere Kanten liefert durch:

Anwendung eines Gaußschen Weichzeichners zur Rauschreduzierung.
Bestimmung von Intensitätsgradienten mit Sobel-Filtern.
Unterdrückung schwacher Kanten.
Verwendung von doppelter Schwellenwertsetzung und Kantennachverfolgung.

# Apply Canny Edge Detector
canny_image = cv2.Canny(image, threshold1, threshold2, apertureSize, L2gradient)

Hinweis

image: Eingabebild in Graustufen;
threshold1: untere Schwelle für die Kantenerkennung (z. B. 50);
threshold2: obere Schwelle für die Kantenerkennung (z. B. 150);
apertureSize (optional): Größe des Sobel-Kernels (Standard: 3, muss ungerade sein);
L2gradient (optional): genauere Berechnung des Gradienten mit L2-Norm verwenden (Standard: False).

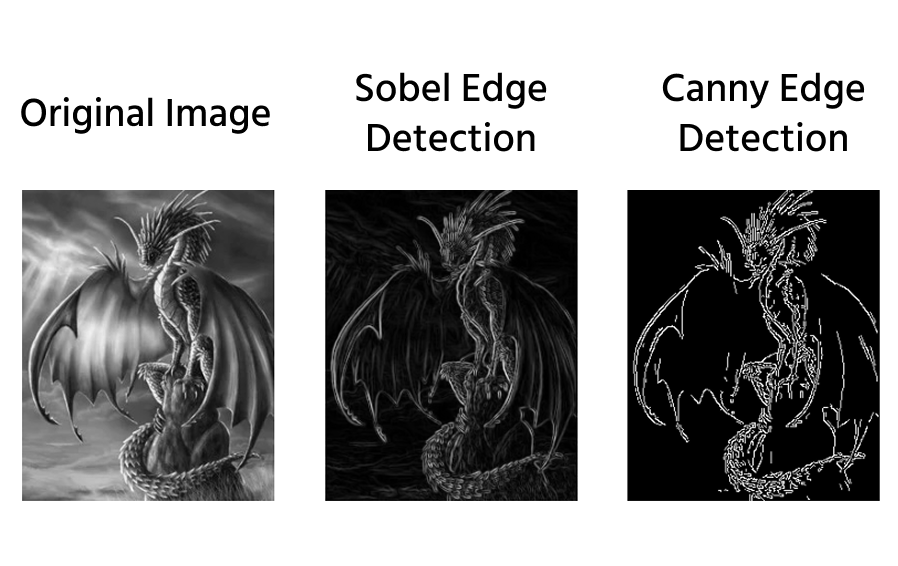

Ein Vergleich von Kantenerkennungsverfahren:

Aufgabe

Swipe to start coding

Gegeben ist ein image:

Bild in Graustufen umwandeln und in gray_image speichern;
Sobel-Filter in X- und Y-Richtung anwenden (Ausgabetiefe cv2.CV_64F und Kernelgröße 3) und entsprechend in sobel_x, sobel_y speichern;
Sobel-gefilterte Richtungen in sobel_img kombinieren;
Einen Canny-Filter mit einem Schwellenwert von 200 bis 300 anwenden und in canny_img speichern.

Lösung

War alles klar?

Danke für Ihr Feedback!

Abschnitt 2. Kapitel 7
